Leckagen

Thermografie bei der Ortung von Leckagen...

... ist überall dort sinnvoll, wo Informationen über vorhandene Temperaturen und Temperaturdifferenzen Erkenntnisse zu Schädigungen, Feuchtigkeitsverlust liefern, die für das menschliche Auge sonst im Verborgenen blieben. An Heizungsanlagen oder Warmwasserleitungen, also Systemen mit temperierten Medien, sind Leckagen häufig dadurch zu lokalisieren, dass sich unmittelbar oberhalb der Schadstelle die Fußbodenoberfläche besonders stark erwärmt. Begleitende Feuchtigkeitsuntersuchungen und elektroakustische Ortungsmaßnahmen ergänzen die Lokalisierung vorhandener Leckagen sehr.

Beispiel für den Einsatz der Thermografie bei der Ortung von Rohr-Leckagen
Fazit: maximale Schäden und jede Menge - berechtigten - Ärger mit dem Versicherer. Dabei geht' aber auch anders.

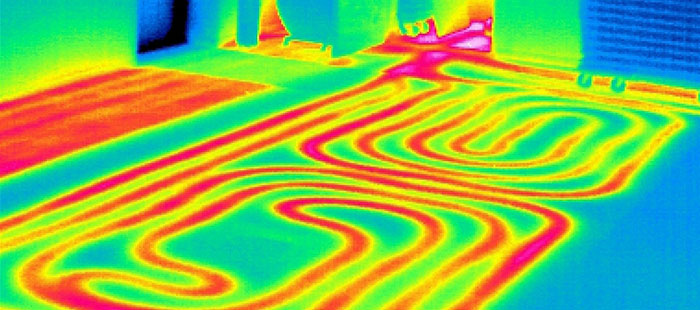

Thermografische Ortung von Leckagen an an Heizungsleitungen

an Heizungsleitungen

Leckagen an Heizungsleitungen und Fußbodenbodenheizschlangen lassen sich großenteils thermografisch orten, bevor Zerstörungen am Fußbodenaufbau vorgenommen werden.

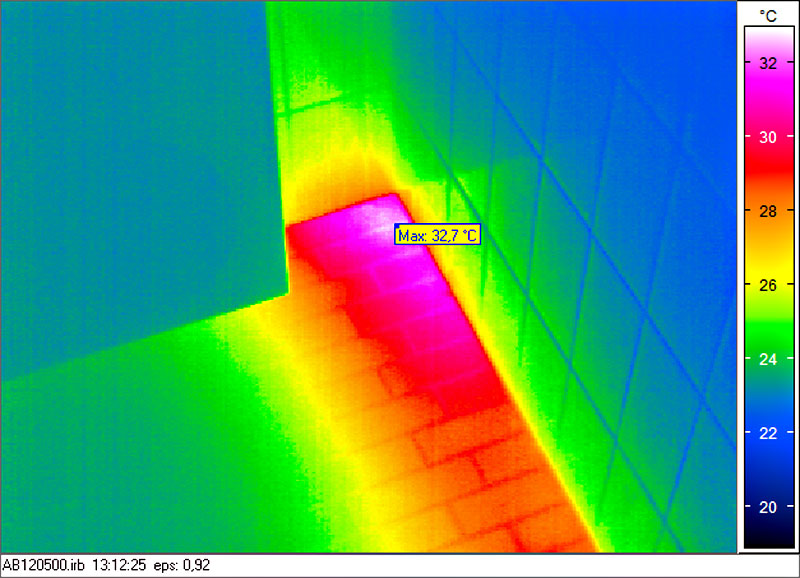

Leckagen an Warmwasserleitungen thermografisch orten

an Warmwasserleitungen

Leckagen an Warmwasserleitungen lassen sich thermografisch ebenfalls orten, da das entweichende Medium die Oberflächentemperaturen des Fußbodens separat beeinflusst.

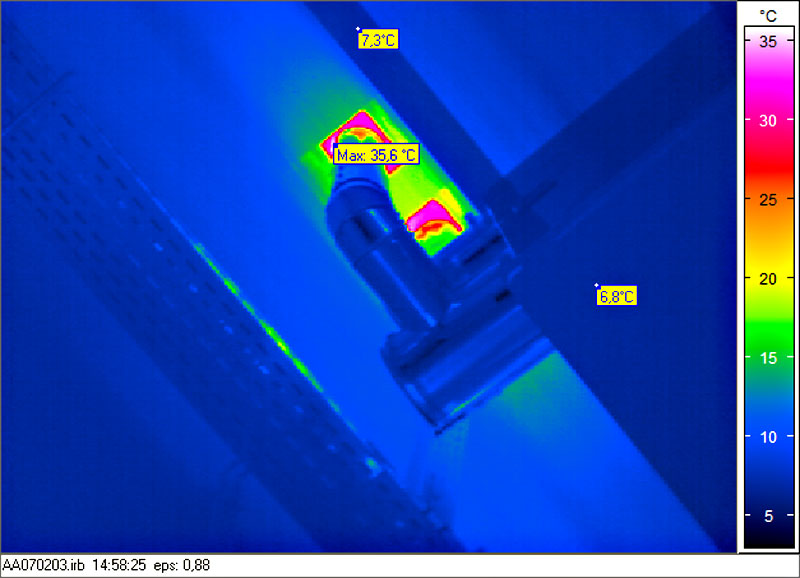

Thermografische Untersuchung: Leckagen an Abdichtungen

Leckage-Ortung auch mal anders

an Abdichtungen

In dieser Halle einer großen Tiefkühlanlage konnten zwei mangelhafte Abdichtungen an Rohrdurchführungen durch das Flachdach festgestellt werden. Bei ca. 7°C Raumtemperatur machten wir im Hochsommer diese „freudige Entdeckung“.

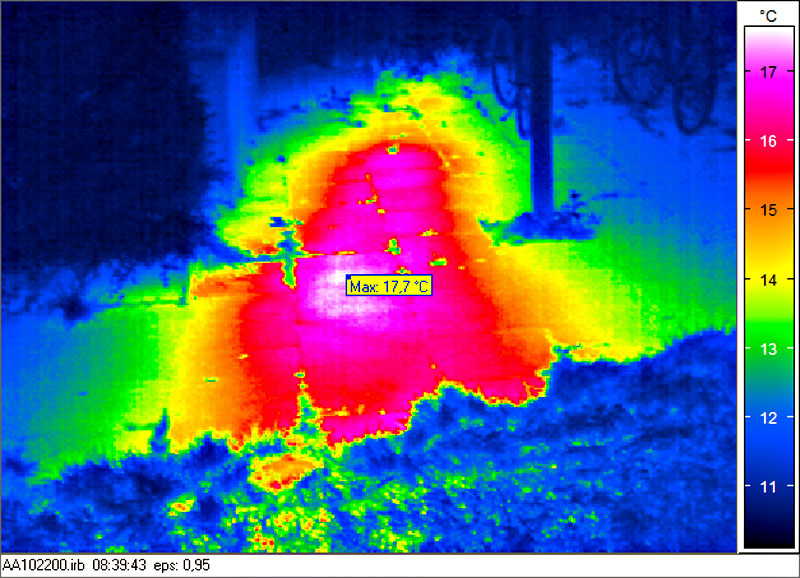

Leckageortung unter Gehwegplatten

Ortung mittels Elektroakustik und Ultraschall-Sensorik

unterm Gehweg

Unter den Gehwegplatten dieses Laubenganges ermittelten wir die Position der Leckage in einer erdverlegte Heizungsleitung.

Bei Medien mit sehr viel geringeren - oder fehlenden – Temperaturdifferenzen bzw. bei gasförmigen Medien setzen wir weitere Ortungstechniken, wie Elektroakustik und Ultraschall-Sensorik ein.
